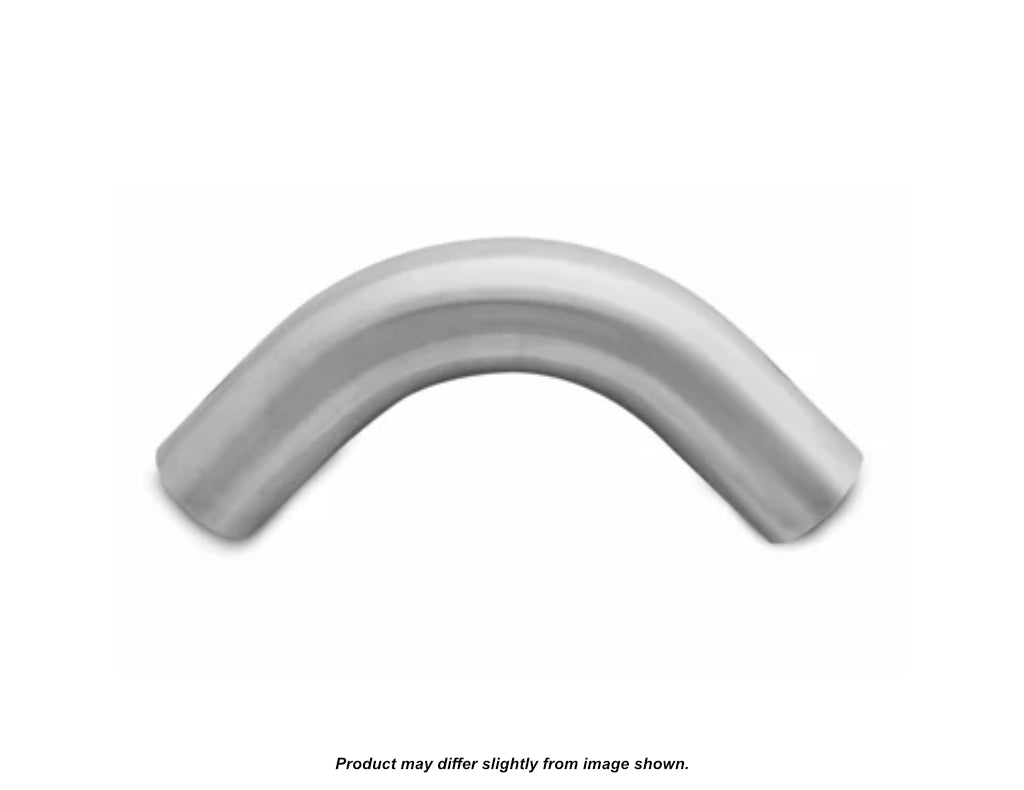

Ultibend 90 Stainless Steel Bend - Long Radius
Includes:
1x 90 Bend
Details:
- Material: Stainless Steel
- Grade: 304
Tolerances:
- Diameter - 0.5% of OD
- Square - Target <0.2mm, Max 0.4mm
- Dim A - 1mm -0mm
- Dim B/C - Nominal
- Radius - Nominal

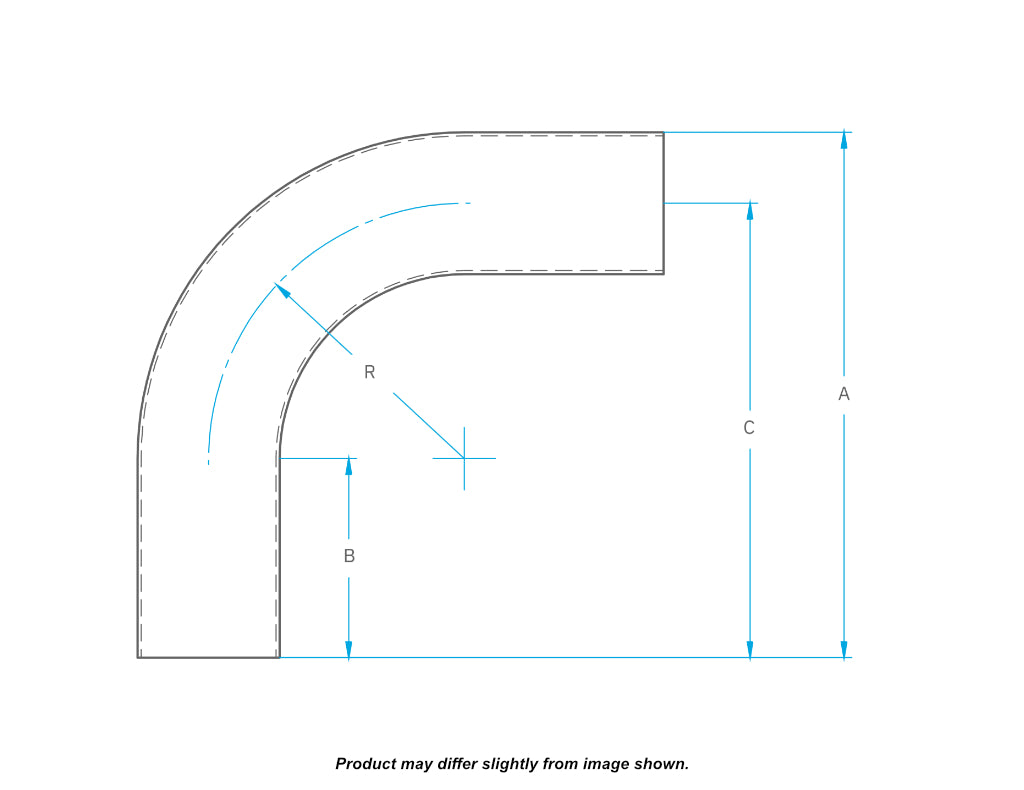

Measurements:
2" - A= 190.8mm B=63.8mm C=165.4mm R=101.6mm
2.5" - A= 235.2mm B=89.1mm C=203.5mm R=114.3mm
3" - A= 295.9mm B=118.1mm C=257.8mm R=139.7mm
4" - A= 328.6mm B=125.4mm C=277.8mm R=152.4mm
Please Note: Use drop down menu to select required size.
